Sistemi di riempimento rete 4.0

Sistemi di riempimento rete – Piccoli ausili di grande efficacia

I sistemi elettronici di riempimento rete della serie DHS 4.0 KAESER non solo proteggono le vostre unità di trattamento, ma garantiscono in modo affidabile anche la qualità dell'aria compressa. Anche un arresto completo del vostro sistema di approvvigionamento di aria compressa non è più un problema.

In caso di calo della pressione, la velocità di flusso nella tubazione aumenta notevolmente e può causare un sovraccarico di tutti i componenti del sistema ad aria compressa. L'utilizzo di un sistema di riempimento rete KAESER della serie DHS 4.0 assicura la necessaria pressione minima, garantendo così un esercizio sicuro all'avvio della macchina dopo una fermata.

Grazie ad un sistema di controllo brevettato a modulazione di larghezza d’impulso, ogni sistema di riempimento rete è attrezzato al meglio per tutte le condizioni pneumatiche estreme e coniuga – in stile tipicamente KAESER – l'estrema sicurezza di funzionamento con la semplicità d'uso.

  • Diametri degli attacchi da G ½ a G 3 e da DN 40 a DN 400
  • Per sistemi con una o più linee di trattamento
  • Perfetta integrazione grazie a numerose interfacce e opzioni di configurazione

I vantaggi

  • Duplice modalità operativa:
    Sicuro approvvigionamento d'aria compressa o sicura qualità dell'aria compressa. Perfettamente adattabile alle vostre esigenze.
  • Un principio di funzionamento semplicemente geniale:
    facile configurazione in 25 lingue, riconoscimento immediato dello stato di funzionamento, azionamento manuale d'emergenza – tutto ciò fa risparmiare tempo e accresce la sicurezza.
  • Collegamento al SIGMA AIR MANAGER 4.0:
    il sistema di riempimento rete della serie DHS 4.0 può essere collegato al master controller SIGMA AIR MANAGER 4.0 tramite la rete SIGMA NETWORK.


Dettagli del prodotto

Equipaggiamento

Duplice modalità operativa

  • 1 – “Sicuro approvvigionamento d'aria compressa”: Apertura e chiusura con modulazione a larghezza d’impulso della valvola a sfera e della valvola d’intercettazione per un efficiente e corretto funzionamento dell'alimentazione di aria compressa.
  • 2 – "Qualità affidabile d'aria compressa" per le reti d'aria ridondanti: in caso di guasto a un essiccatore o un filtro, il sistema isola la linea di trattamento interessata (impostazione di fabbrica)

Unità di controllo elettronico

  • Sensore elettronico di pressione integrato
  • Riduttore di pressione 0 – 16 bar
  • LED ad alta visibilità
  • Indicatore meccanico
  • Unità di calcolo
  • Monitoraggio pressione
  • Display (25 lingue)
  • Protezione con password
  • Selettore modo di funzionamento
  • Unità di controllo ruotabile di 90°
  • Controllo fine corsa
  • Aggiornamento software con microscheda SD
  • Tastiera e selettore della modalità di funzionamento protetti con sigilli al fine di evitare accessi non autorizzati
  • Multitensione: 100 – 240 V AC, 50/60 Hz o 24 V DC

Attuatore rotante

  • Attuatore pneumatico rotante con ritorno a molla
  • Azionamento della valvola a sfera o della valvola di intercettazione con la pressione di controllo interna
  • Grasso senza silicone per la valvola a sfera e quella di intercettazione (standard), senza silicone opzionale

Utilizzo

  • Input da tastiera: password e parametri operativi come pressione di apertura, isteresi, tempo percentuale di apertura/chiusura
  • A richiesta mediante un master controller
  • Azionamento manuale con chiave in caso di interruzione dell'alimentazione

Interfacce

  • Input a contatti puliti per "arresto esterno", ad es. allarme essiccatore
  • Output a contatti puliti per "allarme generale", "aperto", "chiuso" e "monitoraggio pressione"
  • Segnale di pressione rete 4-20 mA per il sistema di controllo del compressore o un master controller
  • Connessione predisposta per controllo remoto
  • Interfaccia di comunicazione Modbus TCP con connettore M12

Valvola a sfera o di intercettazione

La possibilità di montaggio a fine linea consente di modificare o espandere senza difficoltà la rete di aria compressa e facilita l'allineamento e il fissaggio nelle tubazioni per un'installazione senza problemi.

SIGMA NETWORK

Il DHS 4.0 è dotato di serie di un'interfaccia SIGMA NETWORK che rende il funzionamento ancora più agevole.

Ci prendiamo cura della vostra stazione di aria compressa.

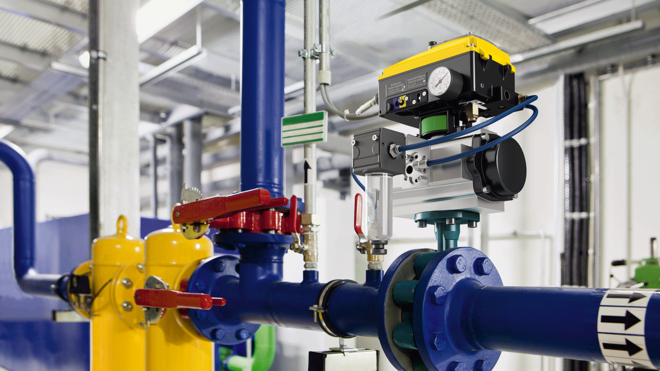

DHS 4.0 installato in una stazione d'aria compressa.

Per progettare un impianto d’aria compressa di notevole affidabilità e allo stesso tempo creare i presupposti per un funzionamento economico e sicuro, è necessario rispettare i seguenti punti: oltre alla pressione richiesta e ai requisiti dell'aria di processo, nella pianificazione devono essere presi in considerazione anche fattori quali le tubazioni, il raffreddamento, la ventilazione, lo spazio disponibile e gli aspetti ambientali. Una progettazione di sistema ben ponderata pone le basi per le operazioni successive.

L’erogazione, il trattamento e lo stoccaggio sono componenti essenziali nell’approvvigionamento di aria compressa. Se le unità di trattamento vengono investite da flussi volumetrici eccessivamente elevati o se, in caso di guasto, una linea non viene chiusa, ciò comporta una contaminazione indesiderata dell'aria di processo. Inoltre, se i compressori funzionano anche nei fine settimana per compensare le perdite di tenuta, si devono sostenere costi inutili.
Con un sistema di riempimento rete KAESER, tutto ciò appartiene al passato.

Sicuro approvvigionamento d'aria compressa con sistema di riempimento rete

Proteggete i vostri componenti!

Possibili utilizzazioni DHS: Sicuro approvvigionamento d'aria compressa con sistema di riempimento rete
  1. Compressore
  2. Essiccatore frigorifero con ECO-DRAIN
  3. Filtrazione con ECO-DRAIN
  4. Serbatoi d'aria compressa
  1. Sistema elettronico di riempimento rete DHS 4.0
  2. Trattamento condensa AQUAMAT
  3. Rete d'aria compressa

Se dopo un periodo di arresto la rete d'aria risulta depressurizzata, al riavvio dei compressori manca la necessaria contropressione in rete. Tuttavia, le unità di trattamento dell'aria compressa sono progettate per le portate volumetriche e le velocità di flusso prevalenti nella rete durante il funzionamento sotto carico. Di conseguenza, in assenza di contropressione, sussiste il rischio che i componenti del sistema di trattamento aria (filtri ed essiccatore) vengano investiti dalla maggiore velocità di flusso presente al riavvio. Questo può danneggiare irrimediabilmente gli elementi filtranti e far aumentare il punto di rugiada degli essiccatori a ciclo frigorifero. L’effetto che ne deriverebbe, sarebbe la presenza di impurità - come olio, particelle e umidità - nella rete di tubazioni e nell'aria di processo.

Qualità affidabile dell'aria compressa con sistema di riempimento rete

Produrre senza incidenti!

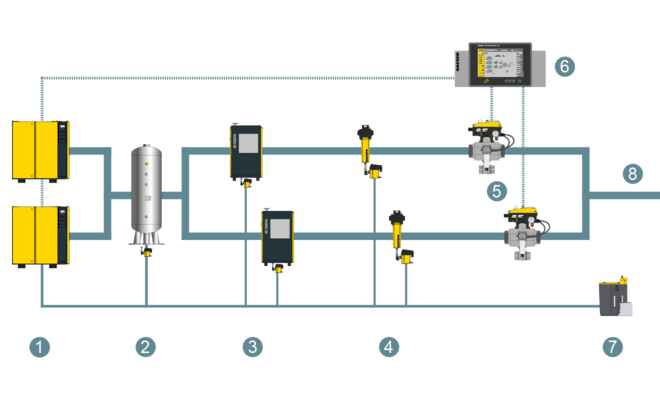

DHS: Qualità affidabile dell'aria compressa con sistema di riempimento rete
  1. Compressori
  2. Serbatoi d'aria compressa
  3. Essiccatore frigorifero con ECO-DRAIN
  4. Filtrazione con ECO-DRAIN
  1. Sistema elettronico di riempimento rete DHS 4.0
  2. SIGMA AIR MANAGER 4.0
  3. Trattamento condensa AQUAMAT
  4. Rete d'aria compressa

Anche nel funzionamento, i sistemi elettronici di riempimento rete si sono dimostrati efficaci. Questi sistemi sono indispensabili soprattutto nelle stazioni con più linee di trattamento; in fin dei conti, garantiscono aria compressa di qualità elevata e costante. In caso di guasto a un essiccatore o a un filtro, il sistema di mantenimento della pressione isola, ad esempio, la linea di trattamento interessata; questo non solo garantisce la qualità, ma protegge anche la rete di condutture e le utenze in produzione.
