Compressed air station standard models: The SXC Compact series


Compressed air stations with integrated refrigeration dryer and air receiver

Compressed air stations (*) from the SXC series have been especially designed by KAESER for trades and crafts applications. Featuring a footprint of just 0.62 m², they combine all of the components required for a compressed air supply beneath a single, durable polyethylene enclosure: a rotary screw compressor with the SIGMA PROFILE, a refrigeration dryer and an air receiver.

Compressed air stations from the SXC series are available with the following performance specifications:

  • Pressure: 8, 11 or 15 bar
  • Flow rate range: 0.26 – 0.80 m³/min

Your benefits

  • Plug and play:
    Our all-in-one compressed air systems require minimal effort when it comes to piping and installation. Simply connect the station to a power supply and your compressed air network and that’s it – you’re ready to go!
  • Protected from corrosion damage:
    Thanks to the integrated refrigeration dryer, SXC systems deliver high-quality compressed air that protects your tools and equipment from corrosion damage.
  • Simple maintenance:
    All maintenance points are easily accessible by lifting off the lightweight, removable enclosure constructed from rotomoulded polyethylene. The electronic condensate drain can be inspected via a grille. Maintenance is simple and effective.

* This dryer series contains fluorinated greenhouse gases. All models contain refrigerant R-513A (GWP 631).

Efficiente grazie ai bassi costi del ciclo di vita
Costo del ciclo di vita

Il nostro approccio user-friendly per una redditività ottimale: massima efficienza, comandi semplicissimi, facile manutenzione e una rete globale di assistenza e di consulenza con tempi di risposta rapidi.



The SXC compressed air station in detail

Equipaggiamento

Unità completa

Servizio SXC - copertura rimovibile
  • immediatamente pronta all'uso
  • completamente automatica
  • supersilenziata
  • con sistema antivibrazioni
  • Cappottatura a doppia parete, realizzata in polietilene sinterizzato
  • accesso ottimale a tutti i punti di manutenzione dopo la rimozione della cappottatura

Isolamento acustico

  • Cappottatura insonorizzante
  • Tamponi antivibranti
  • doppio sistema antivibrazioni

Motore elettrico

  • Motore a risparmio energetico (IE3)
  • prodotto tedesco di qualità
  • IP 54
  • classe di isolamento F come riserva supplementare

Gruppo vite

A parità di rendimento, i rotori a PROFILO SIGMA richiedono dal 10 al 20% circa di energia in meno rispetto ai profili convenzionali.

Trasmissione a cinghia trapezoidale

  • cinghia in elastomeri che non richiede manutenzione
  • non è necessario alcun tensionamento

circuito del fluido di raffreddamento e dell'aria

  • filtro dell'aria a secco a nido d'ape
  • aspirazione con valvola di non ritorno
  • valvola di scarico a comando pneumatico
  • serbatoio del fluido refrigerante con cartuccia separatrice
  • valvola di sicurezza
  • valvola di non ritorno e minima pressione
  • microfiltro nel circuito del fluido di raffreddamento

Raffreddamento

  • raffreddato ad aria
  • Radiatore in alluminio per il fluido di raffreddamento con motore ventola separato
  • secondo ventilatore sull'albero motore
  • regolazione automatica della fase di riscaldamento (attiva solo con un carico molto basso)

Serbatoio

  • con rivestimento interno
  • Scaricatore di condensa con controllo elettronico

SIGMA CONTROL 2

Sistema di controllo compressori SIGMA CONTROL 2
  • LED con funzioni semaforo per la visualizzazione delle condizioni operative
  • display con testo in chiaro
  • 30 lingue selezionabili
  • tasti "soft-key" con simboli
  • monitoraggio e regolazione completamente automatici
  • interfacce: Ethernet
  • slot per scheda di memoria SD per la registrazione dei dati e gli aggiornamenti
  • lettore RFID
  • server web

Componenti elettrici

  • Quadro elettrico IP 54
  • combinazione automatica contattore stella-triangolo (da 3 kW)
  • Relè termico di protezione
  • Trasformatore di controllo

Essiccatore frigorifero

  • Quadro elettrico IP 54
  • combinazione automatica contattore stella-triangolo (da 3 kW)
  • Relè termico di protezione
  • Trasformatore di controllo
  • contengono gas fluorurato ad effetto serra R-513A

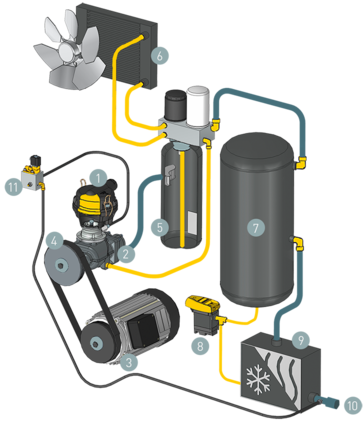

Schema SXC
Schema di montaggio-SXC
  1. Filtro aria
  2. Gruppo vite
  3. Motore
  4. Dispositivo di tensionamento automatico
  5. Serbatoio separatore olio
  6. Radiatore
  7. Serbatoio d'aria compressa
  8. Scaricatore di condensa ECO-DRAIN
  9. Essiccatore frigorifero
  10. Mandata aria compressa
  11. Valvola di regolazione
Specifica tecnica

Modello base

ModelloSXC 3 SXC 4 SXC 6
Pressione di esercizio bar 7,5 10 7,5 10 13 7,5 10 13
Portata volumetrica unità completa alla pressione di esercizio m³/min 0,34 0,26 0,45 0,36 0,26 0,6 0,48 0,37
Pressione max. bar 8 11 8 11 15 8 11 15
Potenza nominale del motore kW 2,2 3 4
Essiccatore a ciclo frigoriferoCT 4 CT 4 CT 8
Volume serbatoio l 215 215 215
Dimensioni
L x P x A mm
620 x 980 x 1.480 620 x 980 x 1.480 620 x 980 x 1.480
Connessione aria compressaG ¾ G ¾ G ¾
Livello di pressione sonora dB(A) 68 69 69
Massa kg 285 285 290

ModelloSXC 8
Pressione di esercizio bar 7,5 10 13
Portata volumetrica unità completa alla pressione di esercizio m³/min 0,8 0,67 0,54
Pressione max. bar 8 11 15
Potenza nominale del motore kW 5,5
Essiccatore a ciclo frigoriferoCT 8
Volume serbatoio l 215
Dimensioni
L x P x A mm
620 x 980 x 1.480
Connessione aria compressaG ¾
Livello di pressione sonora dB(A) 69
Massa kg 300

Essiccatore frigorifero integrato

ModelloCT 4 CT 8
Potenza assorbita kW 0,18 0,28
Punto di rugiada °C 3 3
Agente frigoriferoR-513A R-513A
potenziale di riscaldamento globale631 631
Quantità del fluido di raffreddamento kg 0,17 0,24
Massa agente frigorifero come CO2 equivalente t 0,1 0,2
Circuito frigorifero ermetico
