Compressori a vite a secco con essiccatore d'aria compressa integrato


i.HOC: efficienza spettacolare nell'essiccazione dell'aria

L'essiccatore a rotazione i.HOC Kaeser brevettato sfrutta al 100% il calore generato dalla compressione! Grazie alla rigenerazione a flusso totale, l'essiccatore garantisce bassi punti di rugiada fino a temperatura ambiente di 45 °C; tutto ciò senza alcun tipo di riscaldamento elettrico e senza dover ricorrere all'ulteriore raffreddamento dell'aria di rigenerazione.

  • Installato in impianti con raffreddamento ad aria o ad acqua
  • Potenze nominali degli impianti da 37 kW a 200 kW
  • Portate volumetriche degli impianti da 3,3 m³/min fino a 30 m³/min
  • sistema di controllo compressori SIGMA CONTROL 2 integrato (varianti SFC)

I vantaggi

  • Punti di rugiada minimi anche ad alte temperature:
    Grazie al suo eccezionale potenziale di rigenerazione l'i.HOC assicura punti di rugiada minimi anche se il fluido di raffreddamento ha temperature elevate.
  • Stabilità del punto di rugiada con portate volumetriche variabili:
    il punto di rugiada rimane stabile anche quando il compressore non funziona a pieno carico, senza compensatore del carico parziale.
  • Essiccazione efficiente e recupero del calore:
    come ventola per l'aria di rigenerazione l'i.HOC utilizza lo scambiatore di calore del secondo stadio della compressione, ottimizzato per il recupero del calore.
Costo del ciclo di vita

Consulenza eccellente, competenza tecnica nella ricerca e nella messa a punto di una organizzazione di assistenza globale, che tutela dai guasti.



Compressori a vite a secco con i.HOC o essiccatore a ciclo frigorifero integrato, in dettaglio

Tecnologie differenti per essiccatori

Essiccatore a ciclo frigorifero integrato

Anche nei compressori a vite oil-free, per punti di rugiada fino a +3 °C, gli essiccatori a ciclo frigorifero sono quanto di meglio in termini di efficienza energetica e costi d'investimento. I punti di rugiada inferiori a +3 °C sono di competenza degli essiccatori ad adsorbimento.

Essiccatore a rotazione i.HOC integrato

Il compatto essiccatore a rotazione i.HOC, integrato a richiesta nel compressore a vite, raggiunge in maniera affidabile ed efficiente punti di rugiada fino a -30 °C. Per la rigenerazione della sostanza essiccante si utilizza l'aria calda a valle del secondo stadio di compressione.

i.HOC: eccezionale rigenerazione a flusso totale

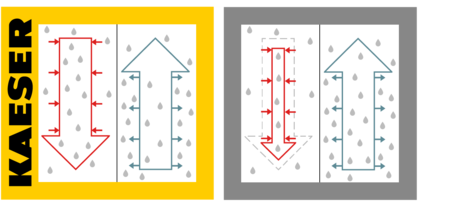

i.HOC con rigenerazione a flusso totale
□ Rigenerazione a flusso totale □ Rigenerazione a flusso parziale
↓ Settore di rigenerazione: l'aria calda sottrae umidità all'agente essiccante.
↑ Settore di essiccazione: l'aria fredda cede umidità all'agente essiccante.

i.HOC (Integrated Heat of Compression Dryer) utilizza per l'essiccazione il 100 % del calore del secondo stadio della compressione (rigenerazione a flusso totale). Questa energia termica, che si genera in ogni caso, è disponibile quasi a costo zero.

  • nessun costo energetico extra per il processo di essiccazione
  • maggiore potenziale di rigenerazione rispetto agli essiccatori con rigenerazione a flusso parziale
  • funzionamento completo anche quando il compressore non lavora a pieno carico

I vantaggi della rigenerazione a flusso totale sono evidenti in particolare con l'aumentare delle temperature del fluido di raffreddamento. Gli essiccatori a rotazione KAESER danno ottimi risultati anche senza che l'aria di rigenerazione sia sottoposta a un ulteriore riscaldamento elettrico.

Essiccatore a ciclo frigorifero integrato

Essiccazione a risparmio energetico

La struttura integrata e lo scambiatore di calore a blocchi in alluminio, di grandi dimensioni, assicurano una perdita di pressione inferiore a 0,1 bar. Il compressore frigorifero Scroll ad alta efficienza energetica, inoltre, aiuta a risparmiare energia durante l'essiccazione dell'aria compressa.

Perfetta accessibilità

Tutti i componenti dell'essiccatore a ciclo frigorifero sono perfettamente accessibili, grazie allo sportello di servizio sul lato frontale. Ciò facilita notevolmente gli interventi di manutenzione e riparazione dell'essiccatore.

Uno sguardo agli essiccatori a rotazione integrati

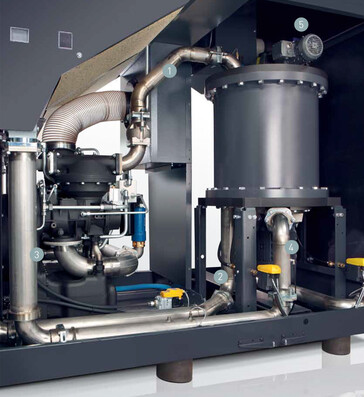

Schema di montaggio essiccatore a rotazione i.HOC
  1. Ingresso aria di rigenerazione
  2. Uscita aria di rigenerazione
  3. Separazione condensa
  4. Ingresso soffiante radiale
  5. Uscita i.HOC
i.HOC in dettaglio

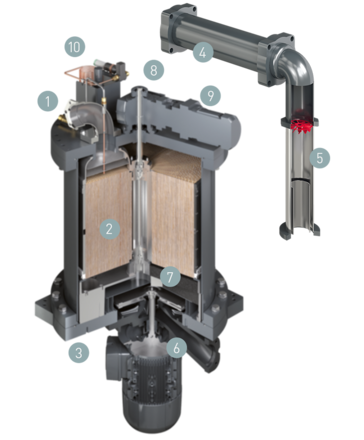

i.HOC - sezione trasversale e elementi strutturali
  1. Ingresso aria di rigenerazione
  2. Tamburo (essiccante: gel di silice)
  3. Uscita aria di rigenerazione
  4. Scambiatore di calore stadio 2
  5. Separatore di condensa esterno
  6. Compressore radiale
  7. Demister (separatore di gocce)
  8. Uscita essiccatore a rotazione
  9. Motore tamburo
  10. Sensore del punto di rugiada (opzione)
Specifica tecnica DSG-2 A

Modello base

ModelloDSG 140-2 A DSG 180-2 A DSG 220-2 A
Pressione di esercizio bar 8 10 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Pressione max. bar 8 10 4 6 8 10 4 6 8 10
Potenza nominale del motore kW 90 110 132
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 77 78 78
Massa kg 3.400 3.550 3.650

ModelloDSG 260-2 A DSG 290-2 A
Pressione di esercizio bar 4 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Pressione max. bar 4 8 10 8 10
Potenza nominale del motore kW 160 200
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 81
Massa kg 3.800 4.000

Versione SFC

ModelloDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Pressione di esercizio bar 4 6 8 10 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pressione max. bar 6 10 8,5 10 7 10
Potenza nominale del motore kW 110 132 160
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 79 80
Massa kg 4.150 4.250 4.400

ModelloDSG 290-2 SFC A
Pressione di esercizio bar 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Pressione max. bar 8,5 10
Potenza nominale del motore kW 200
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN
Livello di pressione sonora dB(A) 82
Massa kg 4.600

Versione RD

ModelloDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Pressione di esercizio bar 8 10 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Pressione max. bar 8 10 6 8 10 6 8 10
Potenza nominale del motore kW 90 110 132
Punto di rugiada °C -34 -36 -26 -33 -36 -26 -33 -35
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 77 78 78
Massa kg 4.500 4.650 4.750

ModelloDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Pressione di esercizio bar 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 26,1 26 22,9 28,55 28,5 26
Pressione max. bar 8 10 8 10
Potenza nominale del motore kW 160 200
Punto di rugiada °C -25 -32 -34 -24 -31 -33
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 81
Massa kg 4.900 5.100

Versione RD-SFC

ModelloDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Pressione di esercizio bar 6 8 10 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pressione max. bar 6 10 8,5 10 7 10
Potenza nominale del motore kW 110 132 160
Punto di rugiada °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 79 80
Massa kg 5.250 5.350 5.500

ModelloDSG 290-2 i.HOC SFC A
Pressione di esercizio bar 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Pressione max. bar 8,5 10
Potenza nominale del motore kW 200
Punto di rugiada °C -24 -30 -33
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN
Livello di pressione sonora dB(A) 82
Massa kg 5.700

Specifica tecnica DSG-2 W

Modello base

ModelloDSG 140-2 W DSG 180-2 W DSG 220-2 W
Pressione di esercizio bar 8 10 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Pressione max. bar 8 10 4 6 8 10 4 6 8 10
Potenza nominale del motore kW 90 110 132
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 69 70 71
Massa kg 3.100 3.250 3.350

ModelloDSG 260-2 W DSG 290-2 W
Pressione di esercizio bar 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Pressione max. bar 4 8 10 8 10
Potenza nominale del motore kW 160 200
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 74 75
Massa kg 3.500 3.700

Versione SFC

ModelloDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Pressione di esercizio bar 4 6 8 10 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pressione max. bar 6 10 8,5 10 7 10
Potenza nominale del motore kW 110 132 160
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 71 72 75
Massa kg 3.850 3.950 4.100

ModelloDSG 290-2 SFC W
Pressione di esercizio bar 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Pressione max. bar 8,5 10
Potenza nominale del motore kW 200
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN
Livello di pressione sonora dB(A) 76
Massa kg 4.300

Versione RD

ModelloDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Pressione di esercizio bar 8 10 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Pressione max. bar 8 10 6 8 10 6 8 10
Potenza nominale del motore kW 90 110 132
Punto di rugiada °C -32 -36 -24 -33 -36 -24 -33 -36
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 69 70 71
Massa kg 4.200 4.350 4.450

ModelloDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Pressione di esercizio bar 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 26,1 26 22,9 28,55 28,5 26
Pressione max. bar 8 10 8 10
Potenza nominale del motore kW 160 200
Punto di rugiada °C -25 -33 -36 -24 -33 -36
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 74 75
Massa kg 4.600 4.800

Versione RD-SFC

ModelloDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Pressione di esercizio bar 6 8 10 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pressione max. bar 6 10 8,5 10 7 10
Potenza nominale del motore kW 110 132 160
Punto di rugiada °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 71 72 75
Massa kg 4.950 5.050 5.200

ModelloDSG 290-2 i.HOC SFC W
Pressione di esercizio bar 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Pressione max. bar 8,5 10
Potenza nominale del motore kW 200
Punto di rugiada °C -25 -33 -36
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.060
Connessione aria compressaDN80 PN16 DIN
Livello di pressione sonora dB(A) 76
Massa kg 5.400
