Soffianti a vite fino a 110 kW

Campioni del risparmio energetico – Efficienza senza compromessi

Il futuro nel settore della bassa pressione è già cominciato: idee Kaeser come il profilo SIGMA, conosciuto in tutto il mondo, si traducono in un aumento dell'efficienza in percentuali fino al 35%! E anche in fatto di messa in servizio, di comando e di manutenzione, le nostre macchine robuste e resistenti portano ai massimi livelli il potenziale di risparmio.

  • Impianti di soffianti ad altissima efficienza e di facile manutenzione con blocchi SIGMA a doppio albero
  • A scelta dotate di avviatore Y/D (STC) o inverter (SFC)
  • Soluzione completa "Plug and Play" con impianto elettrico di potenza, sistema di controllo SIGMA CONTROL 2, trasmissione a cinghia registrata e rifornimento di olio in fabbrica.

Dalla nostra tecnologia a vite possono trarre vantaggio soprattutto i clienti che operano nei settori del trattamento delle acque di scarico comunali e industriali, della flottazione e della fluidificazione, settori in cui le soffianti vengono impiegate come campioni di resistenza e dove il basso consumo energetico gioca un ruolo importante.

I vostri vantaggi

  • Massima efficienza della macchina completa:
    puntiamo su rotori con profilo SIGMA, su una trasmissione ottimale motore-soffiante e su perdite di pressione ridotte al minimo per tutti i componenti.
  • Minime pulsazioni nelle tubazioni di processo collegate:
    speciali silenziatori ad assorbimento che agiscono su un ampio spettro di frequenze riducono notevolmente lo sviluppo di rumore di macchina e tubazioni.
  • Garanzia contro i tempi di inattività:
    componenti particolarmente longevi assicurano l'esercizio costante e affidabile. L'intelligente struttura rende del tutto superflui i gruppi ausiliari (per es. per la chiusura ermetica o il raffreddamento). Numerosi sensori consentono il monitoraggio remoto delle condizioni di esercizio.

Redditizio grazie ai bassi costi del ciclo di vita
Costo del ciclo di vita

Il nostro approccio olistico per una redditività ottimale: massima efficienza energetica, assoluta disponibilità di aria compressa e una rete globale di assistenza e di consulenza con tempi di risposta rapidi.



Dettagli del prodotto

Equipaggiamento

Plug and play

Pronte all'uso: le soffianti oltre ad essere dotate di sensori, STC/SFC, SIGMA CONTROL 2 e pulsante di arresto di emergenza, sono già rifornite d'olio e provviste di certificazione.

Blocco soffiante

Blocco soffiante ultraefficiente con profilo SIGMA

  • Blocco soffiante ad alta efficienza dotato di profilo SIGMA: per un elevato rendimento volumetrico con un assorbimento minimo di potenza

Cuscinetti e guarnizione

  • I robusti cuscinetti a rulli cilindrici supportano al 100% le forze radiali
  • Guarnizione ad anello scorrevole del giunto rotante sull'albero di trasmissione del blocco soffiante a vite, di comprovata efficacia e facile manutenzione

Motore IE3

  • prodotto di marca Siemens
  • motore Premium Efficiency IE3 ad alto rendimento
  • tre termistori PTC di serie
  • adattato per impianti a velocità variabile con inverter SFC
  • punto di lubrificazione centrale e facilmente accessibile per motori con cuscinetti rilubrificabili per rendere la manutenzione più rapida e sicura

trasmissione a cinghia (soffianti a vite EBS-FBS)

  • tensionamento automatico della cinghia trapezoidale con display
  • efficienza di trasmissione costante, sempre la migliore possibile
  • costi di manutenzione ridotti
  • protezione cinghie di serie con in più l'effetto raffreddamento delle cinghie

trasmissione diretta (soffiante a vite DBS)

  • rapporto del cambio integrato con quasi il 100% di efficienza nella trasmissione della forza
  • diversi rapporti di trasmissione a scelta
  • utilizzo di motori elettrici standard
  • durata dei cuscinetti superiore alla media grazie alla distribuzione della forza ottimizzata nella trasmissione

Smorzatore di pulsazioni

  • Efficienti silenziatori ad assorbimento sul lato di aspirazione e di mandata con un ampio spettro di frequenze in grado di mitigare le pulsazioni dell'aria di processo
  • Forte attenuazione del rumore trasmesso dal fluido nelle tubazioni

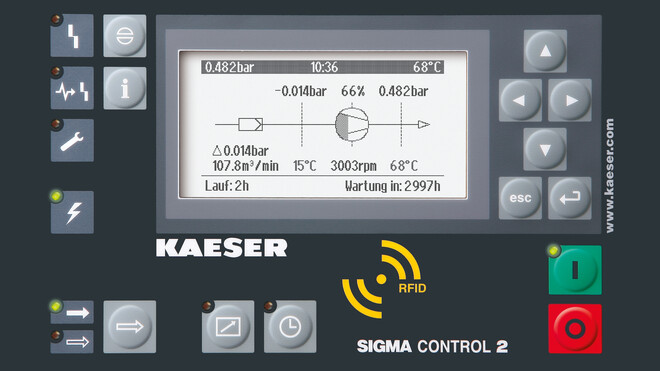

SIGMA CONTROL 2

SIGMA CONTROL 2 – slot SD

  • LED con funzioni semaforo per la visualizzazione dello stato operativo
  • Display con testo in chiaro
  • 30 lingue selezionabili
  • Tasti "soft-key" con simboli
  • Monitoraggio e regolazione completamente automatici
  • Regolazioni Dual, Quadro, Vario e Continua sono di serie e selezionabili
  • Interfacce: Ethernet
  • Ulteriori moduli di comunicazione opzionali per: Profibus DP, Modbus, Profinet e Devicenet
  • Slot per scheda di memoria SD per la registrazione dei dati e gli aggiornamenti
  • Lettore RFID
  • Server web
  • Interfaccia utente KAESER CONNECT
  • Visualizzazione dei valori inerenti agli input analogici e digitali
  • Avvisi e allarmi
  • Rappresentazione grafica dei profili di pressione, temperatura e velocità

KAESER CONNECT

  • Aprire il browser internet
  • Inserire l'indirizzo IP del SC2 e la password
  • Collegamento al sistema di controllo della soffiante tramite server web integrato

L'interfaccia utente visualizza lo stato della macchina in tempo reale, segnala i valori degli input analogici e digitali, elenca avvisi e allarmi e, con l'ausilio di un diagramma, indica il profilo di pressione, temperatura e velocità.

Plug and play

Inserire, accendere: pronto!

 Soffiante pronta per l'allaccio: Inserire, accendere - fatto

Le soffianti pronte per la connessione sono interamente equipaggiate in fabbrica con inverter o avviatore stella-triangolo, SIGMA CONTROL 2 e interruttore di arresto d'emergenza. Tutto ciò si traduce in un abbassamento dei costi e dei rischi già in fase di progettazione, installazione, documentazione e messa in servizio.

START CONTROL (STC)

Soffiante - START CONTROL (STC)

La versione con avviatore Y-Δ integrato per il funzionamento a velocità costante è equipaggiata con contattori di alta tecnologia, relè di protezione e monitoraggio della rotazione delle fasi. Il SIGMA CONTROL 2 e un sistema di arresto di emergenza completano la dotazione dell'unità.

SIGMA FREQUENCY CONTROL (SFC)

Soffiante - SIGMA FREQUENCY CONTROL (SFC)

Mediante il controllo variabile della velocità, l'inverter (SFC) consente l'adattamento della portata volumetrica della soffiante alle esigenze variabili del processo. La macchina è stata già programmata e preconfigurata in fabbrica ed è pronta per l'immediata messa in funzione.

Specifica tecnica

Modello base

ModelloCBS 120 L CBS 120 M DBS 220 L
pressione differenziale max. – funzionamento in pressione mbar 650 1.100 650
portata utile max. m³/min 12,6 12,5 23
potenza nominale motore max. kW 18,5 22 30
pressione differenziale max. – funzionamento per vuoto mbar - 550 -
capacità di aspirazione max. m³/min - 12,5 -
potenza nominale motore max. kW - 15 -
Diametro nominale connessione DN 80 80 100
Dimensioni con quadro elettrico e cappottatura insonorizzante L x P x A mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Peso max. kg 730 750 820

ModelloDBS 220 M EBS 380 L EBS 380 M
pressione differenziale max. – funzionamento in pressione mbar 1.100 650 1.100
portata utile max. m³/min 22 38 37
potenza nominale motore max. kW 37 45 75
pressione differenziale max. – funzionamento per vuoto mbar 550 - 550
capacità di aspirazione max. m³/min 22 - 38
potenza nominale motore max. kW 22 - 37
Diametro nominale connessione DN 100 150 150
Dimensioni con quadro elettrico e cappottatura insonorizzante L x P x A mm 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Peso max. kg 850 1.400 1.600

ModelloFBS 660 L FBS 660 M
pressione differenziale max. – funzionamento in pressione mbar 650 1.100
portata utile max. m³/min 67 66
potenza nominale motore max. kW 90 110
pressione differenziale max. – funzionamento per vuoto mbar - 550
capacità di aspirazione max. m³/min - 64
potenza nominale motore max. kW - 75
Diametro nominale connessione DN 200 200
Dimensioni con quadro elettrico e cappottatura insonorizzante L x P x A mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900
Peso max. kg 1.850 2.200

Impianto di depurazione della città di Kitzingen
Abbassare il consumo di energia e aumentare la quantità d'aria!

Ridurre il consumo di energia di più del 20 percento con una modernizzazione? Scoprite come è possibile nella nostra reference story.

Progetto di riferimento: Kitzingen
