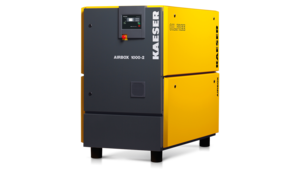

Compressori a pistoni oil free compatti: AIRBOX e AIRBOX CENTER

predisposti per l'allacciamento, silenziosi e indistruttibili

I compressori compatti AIRBOX e AIRBOX CENTER, completi di serbatoio, essiccatore e filtri (quest'ultimi in opzione), sono predisposti per l'allacciamento e possono essere subito utilizzati. Il compressore a pistoni integrato produce aria compressa oil free ed è gestito dal sistema di controllo elettronico SIGMA CONTROL BASIC o SIGMA CONTROL 2.

L'AIRBOX e l'AIRBOX CENTER possiedono i seguenti parametri tecnici:

  • Pressione: 7 / 10 / 12,5 bar
  • Portate: 0,25 – 0,90 m³/min
  • Potenza motore: 2,2 – 7,5 kW

I compressori a pistoni oil free compatti AIRBOX e AIRBOX CENTER trovano applicazione ovunque vi è bisogno di aria compressa pulita, ad esempio nei laboratori, nell'industria farmaceutica o nel settore dei prodotti alimentari e delle bevande.

I vostri vantaggi

  • Disponibilità di aria compressa 24/7 – anche alle alte temperature:
    L'innovativo sistema di raffreddamento del compressore e del motore consente il funzionamento continuo al 100% dell'AIRBOX e dell'AIRBOX CENTER fino a temperature ambiente di 30 °C.
  • Risparmiate su un'insonorizzazione aggiuntiva:
    l'insonorizzazione di 40 mm di spessore, il flusso dell'aria di raffreddamento a deviazione multipla, il blocco compressore con disaccoppiamento acustico, la lunghezza bilanciata della linea di alimentazione per l'aria di aspirazione e l'efficace silenziatore a setti consentono un'installazione vicina alla postazione di lavoro, senza dover adottare ulteriori accorgimenti antirumore.
  • La manutenzione è un fatto superato:
    L'assenza di olio e la trasmissione diretta 1:1 senza manutenzione dell'AIRBOX e dell'AIRBOX CENTER rendono pressoché superflua l'assistenza dei nostri tecnici. Se occorre effettuare comunque un intervento, rimuovendo semplicemente i generosi pannelli della cappottatura si ha agevole accesso ai filtri aria e di aspirazione.

Risparmiare sui costi dell'energia
Costo del ciclo di vita

Rispetto ai comuni motori elettrici, i motori ad alto rendimento IE3 riducono in media del 45 % le perdite di energia, riducendo sensibilmente il consumo di corrente.



Dettagli del prodotto

Equipaggiamento

Unità completa

AIRBOX CENTER - Impianto completo (aperto)

  • pronta all'uso
  • completamente automatica
  • supersilenziata
  • con sistema antivibrazioni
  • rivestimenti verniciati a polvere

Isolamento acustico

  • Rivestimento in materiale espanso con superficie lavabile
  • Tamponi antivibranti
  • duplice sistema antivibrazioni

Blocco compressore

  • senza olio
  • 2 cilindri
  • a uno o due stadi

Motore elettrico

  • Motore a risparmio energetico (IE3)
  • prodotto tedesco di qualità
  • IP 54
  • classi di isolante F come riserva aggiuntiva

Motore

trasmissione diretta 1:1 senza manutenzione e perdite di trasmissione

Raffreddamento

  • Raffreddato ad aria
  • due ventole
  • Radiatore finale aria compressa

Componenti elettrici

  • Quadro elettrico IP 54
  • ventilato
  • combinazione automatica protezione stella-triangolo
  • Relè termico di protezione
  • Trasformatore di controllo
  • Certificazione EMV per reti domestiche

SIGMA CONTROL BASIC

Sistema di controllo compressori SIGMA CONTROL BASIC

  • rapida e agevole fruibilità grazie ai pittogrammi e all'ampio display
  • regolazione completamente automatica del compressore (Quadro o Dual)
  • monitoraggio pressione di rete, temperatura di fine compressione, motore principale ed eventualmente del compressore frigorifero
  • ON-OFF remoto
  • indicazione temperatura ingresso essiccatore
  • Contaore di manutenzione, pieno carico e ore totali
  • intervallo di manutenzione impostabile, unità di pressione e di temperatura selezionabili (bar/psi/MPa/°C/°F)
  • pressione impostata riducibile individualmente
  • differenziale di pressione impostabile
  • contatto pulito "Allarme generale"
  • trasduttore elettronico di pressione
Opzione: Integrazione nei sistemi di gestione dell'aria compressa ad es. SIGMA AIR MANAGER BASIC

Esempio di schema di montaggio stazione d'aria compressa con singoli componenti
Schema di montaggio di una stazione d'aria compressa AIRBOX
  1. AIRBOX
  2. Essiccatori frigoriferi
  3. serbatoi d'aria compressa
  4. Filtri
  1. Scaricatore di condensa ECO-DRAIN
  2. Sistema di riempimento rete
  3. SIGMA AIR MANAGER BASIC
Esempio di schema di montaggio stazione d'aria compressa con AIRBOX CENTER
Schema di montaggio AIRBOX CENTER
  1. AIRBOX CENTER
  2. Sistema di riempimento rete
  1. Filtri
