Compressori a vite di segmento medio da 18 a 110 kW

Compressori a vite ad alta efficienza energetica fin nei minimi dettagli

L'approvvigionamento di aria compressa con compressori a vite rappresenta per noi il cuore della vostra produzione. Le nostre serie ASD, BSD, CSD e CSD(X) garantiscono un approvvigionamento affidabile di aria compressa per i vostri processi con un'efficienza senza precedenti.

I compressori sono perfetti team player e possono essere facilmente integrati nella tecnologia di controllo esistente tramite il SIGMA AIR MANAGER 4.0. Affinché possiate ottenere l'aria compressa di cui avete veramente bisogno, offriamo i nostri compressori a vite in varie versioni.

  • Modello base
  • con essiccatore frigorifero per aria compressa di alta qualità: Modello T
  • con motore a velocità variabile per un ottimo rapporto costi/rendimento in un ampio range di regolazione: Modello SFC
  • con motore sincrono a riluttanza: l'efficienza notevolmente superiore, soprattutto nel campo di carico parziale, rispetto ai sistemi asincroni comparabili consente un notevole risparmio di energia
  • come soluzione completa con essiccatore frigorifero integrato e motore a velocità variabile: Modello T SFC
I nostri esperti vi aiuteranno a scegliere un modello appropriato.

Vantaggi

  • Risparmiate energia:
    I sistemi con velocità fissa e motore asincrono sono dotati della classe di efficienza energetica IE4. Nei compressori a vite con inverter installiamo motori di classe IE5 e soddisfiamo l'efficienza del sistema IES2.
  • Maggiore durata utile:
    Il sistema elettronico di gestione termica regola dinamicamente la temperatura del fluido delle serie ASD, BSD, CSD e CSD(X). In questo modo si evita la formazione della condensa e i conseguenti danni causati dall'umidità, oltre ovviamente all'ulteriore risparmio di energia.
  • Recupero del calore:
    I nostri compressori a vite convertono il 100% dell'energia elettrica fornita dal motore in energia termica, di cui il 96% è disponibile per il recupero del calore. Sfruttate questo potenziale!

CSD(X) – Prestazioni tradotte in efficienza

Compressore a vite KAESER, modello CSDX

La nuova generazione di compressori a vite a iniezione d'olio della serie CSD(X) offre prestazioni più precise ed efficienti. Il suo gruppo di trasmissione integrato consente di armonizzare al meglio la velocità del compressore nel rispettivo punto di funzionamento. Il sistema elettronico di gestione termica (ETM) integrata e la valvola di aspirazione di nuova concezione, in combinazione con il filtro di aspirazione di maggiori dimensioni, garantiscono una maggiore efficienza del compressore a vite. La ventola a velocità controllata garantisce un ulteriore risparmio energetico e minori emissioni di CO2 fornendo solo la quantità di aria di raffreddamento effettivamente necessaria.

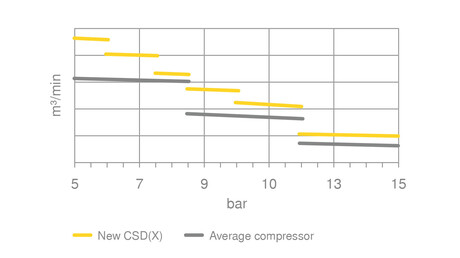

Le nuove sei varianti di pressione della serie CSD(X).
Sei varianti di pressione aumentano notevolmente la portata volumetrica e, cosa più importante, consentono regolazioni ancora più precise in base alle vostre esigenze di pressione individuali.

Per prestazioni energetiche sempre migliori, KAESER adotta sistemi di azionamento con la massima classe di efficienza. I modelli a velocità fissa dispongono di motori asincroni con classe di efficienza IE4, la massima disponibile sul mercato. I sistemi SFC con inverter utilizzano motori sincroni a riluttanza di classe IE5 e soddisfano anche l'efficienza del sistema IES2 e quindi la massima efficienza possibile secondo lo standard IEC 61800-9.



I nostri compressori a vite fino a 110 kW in dettaglio

Evitare la formazione di condensa

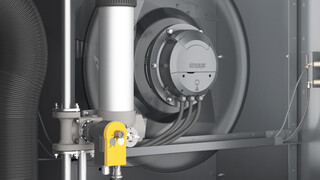

Sistema elettronico di gestione termica per evitare la formazione di condensa.

Il sistema elettronico di gestione termica (ETM) consente al SIGMA CONTROL 2 di evitare la formazione di condensa. Con la serie CSD(X), il SIGMA CONTROL 2 può anche adattare il flusso d'aria di raffreddamento alle condizioni ambientali controllando la frequenza della ventola. A basse temperature o nel funzionamento a carico parziale, la velocità della ventola può essere ridotta, abbassando così notevolmente il consumo energetico.

Funzionamento efficiente e sicuro

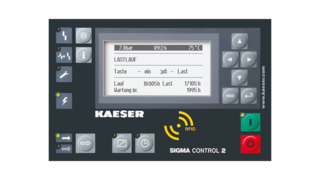

Sistema di controllo compressori SIGMA CONTROL 2

Il SIGMA CONTROL 2 coordina la produzione di aria compressa, assicura il funzionamento efficiente e sicuro dell’impianto e garantisce una perfetta interazione nell’interconnessione di sistemi. Tutti i componenti rilevanti e gli stati di funzionamento dell'impianto vengono monitorati e valutati. L'operatore ha tutte le opzioni per collegare gli impianti al sistema di controllo di supervisione e acquisizione dati (SCADA).

L'efficienza energetica è la nostra priorità assoluta
Risparmiare grazie al Life-Cycle Management di KAESER

I costi di acquisto e di manutenzione di un compressore costituiscono solo una piccola parte di tutti i costi legati al suo intero ciclo di vita. La quota principale delle spese totali consiste in costi energetici. In qualità di fornitore di sistemi di aria compressa, vi offriamo una pianificazione individuale perfettamente adattata alle vostre esigenze, una stazione di aria compressa ad alta efficienza energetica e un servizio di assistenza affidabile. Saremo sempre al vostro fianco per l'intera vita utile della vostra stazione di aria compressa.

Aria compressa di alta qualità e basso consumo energetico

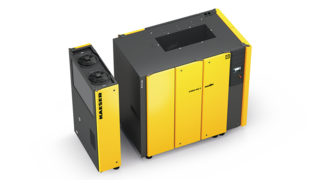

Compressore a vite CSDX con essiccatore integrato.

Volete proteggere la rete dell'aria compressa da corrosione delle tubazioni, guasti dei dispositivi e danni al prodotto? Allora, l’installazione di un modulo essiccatore per i compressori a vite delle serie ASD, BSD, CSD e CSD(X) è quello che fa per voi.

Il design robusto e compatto dell'essiccatore frigorifero consente di ridurre la quantità di refrigerante e quindi l'equivalente di CO2. La sua regolazione a risparmio energetico consente il funzionamento solo quando l'aria compressa lo attraversa, garantendo la qualità dell'aria compressa specifica per l'applicazione con il massimo livello di economia possibile.

Specifica tecnica ASD

Modello base

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

Versione T

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

Versione SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

Versione T-SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Essiccatore frigorifero integrato

Modello Potenza assorbita kW Punto di rugiada °C Agente frigorifero potenziale di riscaldamento globale Quantità del fluido di raffreddamento kg Massa agente frigorifero come CO2 equivalente t Circuito frigorifero ermetico
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Specifica tecnica BSD

Modello base

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

Versione T

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

Versione SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

Versione T-SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Essiccatore frigorifero integrato

Modello Potenza assorbita kW Punto di rugiada °C Agente frigorifero potenziale di riscaldamento globale Quantità del fluido di raffreddamento kg Massa agente frigorifero come CO2 equivalente t Circuito frigorifero ermetico
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Specifica tecnica CSD

Modello base

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Versione T

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Versione SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Versione T-SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Essiccatore frigorifero integrato

Modello Potenza assorbita kW Punto di rugiada °C Agente frigorifero potenziale di riscaldamento globale Quantità del fluido di raffreddamento kg Massa agente frigorifero come CO2 equivalente t Circuito frigorifero ermetico
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Specifica tecnica CSDX

Modello base

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

Versione T

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

Versione SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Versione T-SFC

Modello Pressione di esercizio bar Portata volumetrica unità completa alla pressione di esercizio m³/min Pressione max. bar Potenza nominale del motore kW Essiccatore a ciclo frigorifero Dimensioni
L x P x A mm
Connessione aria compressa Livello di pressione sonora dB(A) Massa kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Essiccatore frigorifero integrato

Modello Potenza assorbita kW Punto di rugiada °C Agente frigorifero potenziale di riscaldamento globale Quantità del fluido di raffreddamento kg Massa agente frigorifero come CO2 equivalente t Circuito frigorifero ermetico
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -
