Compressori a vite a secco con raffreddamento ad aria


Potenti e affidabili, anche in condizioni estreme

Quando manca l'infrastruttura per il raffreddamento ad acqua, i compressori a vite a secco, raffreddati ad aria, sono l'ideale per assicurare l'approvvigionamento di aria compressa, anche a temperature ambiente fino a 45 °C.
E anche la potenza è ottimale: grazie alla capacità innovativa e alla competenza nella costruzione di macchine e impianti, i nostri compressori a vite oil-free, raffreddati ad aria, possono arriva fino a 355 kW di potenza.

  • Portata volumetrica da 3,2 fino a 50,8 m³/min
  • robusta combinazione di radiatori con tubi in acciaio inox e alluminio
  • anche come modello per carichi di picco, con regolazione della velocità mediante inverter (variante SFC)
  • anche con essiccatore a rotazione integrato i.HOC (serie CSG-2 e DSG-2)

I vantaggi

  • Recuperare il calore, niente di più facile:
    grazie a ventole radiali e alla loro forte spinta residua, l'aria fredda riscaldata può essere utilizzata per riscaldare gli ambienti, generalmente senza bisogno di ulteriori ventole.
  • Efficienza energetica fin nei minimi dettagli:
    la ventola Kaeser, che si attiva in funzione della temperatura quando la macchina è ferma, disperde il calore che si accumula durante lo standby, così che la ventola principale può rimanere spenta!
  • Geniale perché di facile manutenzione:
    per la pulizia, il primo e il secondo stadio dello scambiatore di calore con blocco in alluminio possono essere ribaltati verso l'esterno senza problemi.
Conveniente grazie ai bassi costi del ciclo di vita
Costo del ciclo di vita

Consulenza eccellente, competenza tecnica nella ricerca e nella messa a punto di una organizzazione di assistenza globale, che tutela dai guasti.



Compressori a secco con raffreddamento ad aria, in dettaglio

Equipaggiamento

Unità completa

  • pronta all'uso
  • completamente automatica
  • insonorizzata
  • con telaio antivibrazioni
  • design service-friendly
  • utilizzabile a temperature ambiente fino a +45 °C

Gruppo vite

  • compressore a vite a secco bistadio con ingranaggi di precisione conformi a AGMA Q13/DIN 5
  • secondo stadio con rotori inox e cooling jacket
  • rotori con rivestimento permanente
  • serbatoio dell'olio con depressurizzazione
  • smorzatore di pulsazioni in materiale non fibroso a valle dei due stadi

Motore

Logo del motore IE4 super premium efficiency
  • prodotto di qualità internazionale SIEMENS
  • Motore Premium e Super Premium Efficiency
  • monitoraggio costante della temperatura degli avvolgimenti motore
  • Classe di protezione: IP 55

Raffreddamento

  • combinazioni di grandi dimensioni composte da pre-radiatori con tubature inox e radiatori in alluminio
  • Funzionamento sicuro fino a 45 °C
  • radiatore in alluminio per olio ingranaggi

Componenti elettrici

  • Quadro elettrico IP 54
  • Aerazione quadro elettrico
  • combinazione automatica protezione stella-triangolo
  • Trasformatore di controllo

SIGMA CONTROL 2

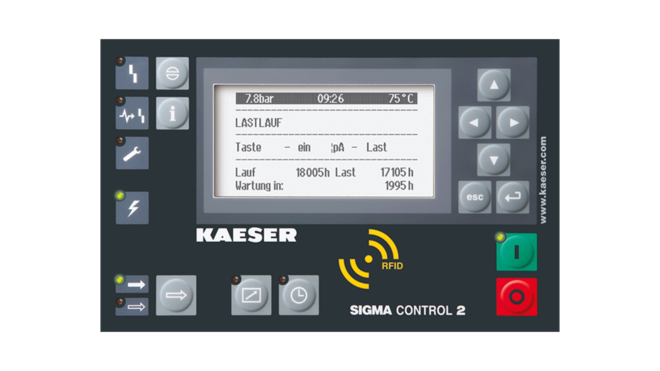

Sistema di controllo compressori SIGMA CONTROL 2
  • Display con testo in chiaro
  • 30 lingue selezionabili
  • Tasti "soft-key" con simboli
  • LED con funzioni semaforo per la visualizzazione delle condizioni operative
  • Monitoraggio e regolazione completamente automatici
  • Regolazioni Dual, Quadro, Vario e Continua sono di serie e selezionabili
  • Interfacce: Ethernet
  • moduli di comunicazione opzionali per Profibus DP, Modbus, Profinet e Devicenet
  • slot per scheda di memoria SD per la registrazione dei dati e gli aggiornamenti
  • Lettore RFID
  • Server web
Soluzioni ingegnose

Valvola di aspirazione idraulica

Valvola di aspirazione idraulica

La valvola di aspirazione ad azionamento idraulico dei compressori a vite oil-free KAESER è a prova di contaminazione e condensa. Rispetto alle valvole pneumatiche essa si distingue per maggiore affidabilità e facilità di manutenzione.

Smorzatore di pulsazioni senza fibre

Attenuatore di pulsazioni senza fibra

Lo smorzatore di pulsazioni di nuova progettazione attenua le vibrazioni indesiderate in misura efficace, ad ampio spettro e con la minima perdita di carico. Il suo design privo di fibre impedisce la contaminazione dell'aria compressa.

Depressurizzazione del serbatoio d'olio

Depressurizzazione del serbatoio d'olio

Il microfiltro installato nel sistema di depressurizzazione del serbatoio olio impedisce l'aspirazione di aria contenente tracce d'olio: un particolare importante, che contribuisce a mantenere costante la qualità dell'aria compressa.

Separatore di condensa ad alta efficacia

Separatore di condensa ad alta efficacia

Grazie all'ottimizzato design fluidodinamico, il separatore di condensa di nuova progettazione separa in modo affidabile la condensa a valle dei radiatori aria, registrando al contempo una ridottissima perdita di carico.

Opzioni

Piedi macchina avvitabili

  • piedi macchina avvitabili al suolo

Silenziatore per aria di alimentazione

  • pannelli insonorizzanti davanti agli scambiatori di calore

Sostanze filtranti aria di raffreddamento

  • Sostanze filtranti l'aria di raffreddamento nel settore di aspirazione del compressore
  • riducono l'intasamento delle superfici dello scambiatore e del filtro di aspirazione stesso

Connessione aria calda

  • utilizzo diretto dell'aria compressa calda, ad esempio per essiccatori ad adsorbimento a rigenerazionea caldo o come aria di processo.
  • In alcuni modelli è possibile regolare la temperatura dell'aria calda.
Specifica tecnica CSG-2 A

Modello base

ModelloCSG 55-2 A CSG 70-2 A CSG 90-2 A
Pressione di esercizio bar 8 4 6 8 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Pressione max. bar 8 4 6 8 4 6 8 10
Potenza nominale del motore kW 37 45 55
Dimensioni
L x P x A mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 71 71 72
Massa kg 2.270 2.310 2.375

ModelloCSG 120-2 A CSG 130-2 A
Pressione di esercizio bar 6 8 10 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 12,92 12 10,43 12,88 12,85
Pressione max. bar 6 8 10 8 10
Potenza nominale del motore kW 75 90
Dimensioni
L x P x A mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 73 74
Massa kg 2.515 2.640

Versione T

ModelloCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Pressione di esercizio bar 8 4 6 8 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Pressione max. bar 8 4 6 8 4 6 8 10
Potenza nominale del motore kW 37 45 55
Punto di rugiada °C 3 3 3
Essiccatore a ciclo frigoriferoABT 130 ABT 130 ABT 130
Dimensioni
L x P x A mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 71 71 72
Massa kg 2.520 2.560 2.625

ModelloCSG 120-2 T A CSG 130-2 T A
Pressione di esercizio bar 8 10 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 12 10,43 12,88 12,85
Pressione max. bar 8 10 8 10
Potenza nominale del motore kW 75 90
Punto di rugiada °C 3 3
Essiccatore a ciclo frigoriferoABT 130 ABT 130
Dimensioni
L x P x A mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 73 74
Massa kg 2.765 2.890

Versione SFC

ModelloCSG 70-2 SFC A CSG 90-2 SFC A CSG 120-2 SFC A
Pressione di esercizio bar 4 6 8 4 6 8 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 2,77 - 8,8 3,12 - 7,71 3,47 - 6,62 3,32 - 10,73 3,23 - 9,58 3,47 - 8,32 3,94 - 13,5 4,51 - 12,41 5,08 - 11,3 4,81 - 10,1
Pressione max. bar 9 6 9 8 10
Potenza nominale del motore kW 55 55 75
Dimensioni
L x P x A mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 71 72 73
Massa kg 2.360 2.360 2.400

ModelloCSG 130-2 SFC A
Pressione di esercizio bar 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 4,23 - 13,52 4,64 - 13,41 5,05 - 13,3 5,47 - 12,7
Pressione max. bar 10
Potenza nominale del motore kW 90
Dimensioni
L x P x A mm 		2.490 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN
Livello di pressione sonora dB(A) 74
Massa kg 2.480

Versione T-SFC

ModelloCSG 70-2 T SFC A CSG 90-2 T SFC A CSG 120-2 T SFC A
Pressione di esercizio bar 4 6 8 4 6 8 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 2,77 - 8,8 3,12 - 7,71 3,47 - 6,62 3,32 - 10,73 3,23 - 9,58 3,47 - 8,32 5,08 - 11,3 4,81 - 10,1
Pressione max. bar 9 6 9 8 10
Potenza nominale del motore kW 55 55 75
Punto di rugiada °C 3 3 3
Essiccatore a ciclo frigoriferoABT 130 ABT 130 ABT 130
Dimensioni
L x P x A mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 71 72 73
Massa kg 2.610 2.610 2.650

ModelloCSG 130-2 T SFC A
Pressione di esercizio bar 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 5,05 - 13,3 5,47 - 12,7
Pressione max. bar 10
Potenza nominale del motore kW 90
Punto di rugiada °C 3
Essiccatore a ciclo frigoriferoABT 130
Dimensioni
L x P x A mm 		2.840 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN
Livello di pressione sonora dB(A) 74
Massa kg 2.730

Versione RD

ModelloCSG 55-2 i.HOC A CSG 70-2 i.HOC A CSG 90-2 i.HOC A
Pressione di esercizio bar 8 6 8 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 5,4 7,77 6,65 9,62 8,8 7,67
Pressione max. bar 8 6 8 6 8 10
Potenza nominale del motore kW 37 45 55
Punto di rugiada °C -36 -28 -35 -25 -33 -36
Dimensioni
L x P x A mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 71 71 72
Massa kg 2.985 3.025 3.090

ModelloCSG 120-2 i.HOC A CSG 130-2 i.HOC A
Pressione di esercizio bar 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 12,92 12 10,43 12,92 12,88 12,85
Pressione max. bar 6 8 10 8 10
Potenza nominale del motore kW 75 90
Punto di rugiada °C -20 -29 -34 -20 -28 -32
Dimensioni
L x P x A mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 73 74
Massa kg 3.230 3.355

Versione RD-SFC

ModelloCSG 70-2 i.HOC SFC A CSG 90-2 i.HOC SFC A CSG 120-2 i.HOC SFC A
Pressione di esercizio bar 6 8 6 8 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 3,12 - 7,71 3,47 - 6,62 3,23 - 9,58 3,47 - 8,32 4,51 - 12,41 5,08 - 11,3 4,81 - 10,1
Pressione max. bar 9 6 9 8 10
Potenza nominale del motore kW 55 55 75
Punto di rugiada °C -31 -35 -25 -33 -21 -30 -34
Dimensioni
L x P x A mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Livello di pressione sonora dB(A) 71 72 73
Massa kg 3.080 3.080 3.120

ModelloCSG 130-2 i.HOC SFC A
Pressione di esercizio bar 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 4,64 - 13,41 5,05 - 13,3 5,47 - 12,7
Pressione max. bar 10
Potenza nominale del motore kW 90
Punto di rugiada °C -23 -28 -32
Dimensioni
L x P x A mm 		3.140 x 1.660 x 2.145
Connessione aria compressaDN65 PN16 DIN
Livello di pressione sonora dB(A) 74
Massa kg 3.200

Essiccatore frigorifero integrato

ModelloABT 130
Potenza assorbita kW 1,38
Punto di rugiada °C 3
Agente frigoriferoR-513A
potenziale di riscaldamento globale631
Quantità del fluido di raffreddamento kg 1,5
Massa agente frigorifero come CO2 equivalente t 0,9
Circuito frigorifero ermetico-

Specifica tecnica DSG-2 A

Modello base

ModelloDSG 140-2 A DSG 180-2 A DSG 220-2 A
Pressione di esercizio bar 8 10 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Pressione max. bar 8 10 4 6 8 10 4 6 8 10
Potenza nominale del motore kW 90 110 132
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 77 78 78
Massa kg 3.400 3.550 3.650

ModelloDSG 260-2 A DSG 290-2 A
Pressione di esercizio bar 4 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Pressione max. bar 4 8 10 8 10
Potenza nominale del motore kW 160 200
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 81
Massa kg 3.800 4.000

Versione SFC

ModelloDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Pressione di esercizio bar 4 6 8 10 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pressione max. bar 6 10 8,5 10 7 10
Potenza nominale del motore kW 110 132 160
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 79 80
Massa kg 4.150 4.250 4.400

ModelloDSG 290-2 SFC A
Pressione di esercizio bar 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Pressione max. bar 8,5 10
Potenza nominale del motore kW 200
Dimensioni
L x P x A mm 		3.435 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN
Livello di pressione sonora dB(A) 82
Massa kg 4.600

Versione RD

ModelloDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Pressione di esercizio bar 8 10 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Pressione max. bar 8 10 6 8 10 6 8 10
Potenza nominale del motore kW 90 110 132
Punto di rugiada °C -34 -36 -26 -33 -36 -26 -33 -35
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 77 78 78
Massa kg 4.500 4.650 4.750

ModelloDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Pressione di esercizio bar 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 26,1 26 22,9 28,55 28,5 26
Pressione max. bar 8 10 8 10
Potenza nominale del motore kW 160 200
Punto di rugiada °C -25 -32 -34 -24 -31 -33
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 81
Massa kg 4.900 5.100

Versione RD-SFC

ModelloDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Pressione di esercizio bar 6 8 10 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pressione max. bar 6 10 8,5 10 7 10
Potenza nominale del motore kW 110 132 160
Punto di rugiada °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Livello di pressione sonora dB(A) 79 79 80
Massa kg 5.250 5.350 5.500

ModelloDSG 290-2 i.HOC SFC A
Pressione di esercizio bar 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Pressione max. bar 8,5 10
Potenza nominale del motore kW 200
Punto di rugiada °C -24 -30 -33
Dimensioni
L x P x A mm 		4.270 x 1.750 x 2.385
Connessione aria compressaDN80 PN16 DIN
Livello di pressione sonora dB(A) 82
Massa kg 5.700

Specifica tecnica FSG-2 A

Modello base

ModelloFSG 300-2 A FSG 350-2 A FSG 420-2 A
Pressione di esercizio bar 4 6 8 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Pressione max. bar 4 8 4 6 8 10 4 6 8 10
Potenza nominale del motore kW 160 200 250
Dimensioni
L x P x A mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Connessione aria compressaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Livello di pressione sonora dB(A) 78 78 80
Massa kg 5.550 5.750 5.950

ModelloFSG 450-2 A FSG 500-2 A
Pressione di esercizio bar 6 8 10 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 50,1 45,6 41,9 50 45,6
Pressione max. bar 6 8 10 8 10
Potenza nominale del motore kW 315 315
Dimensioni
L x P x A mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Connessione aria compressaDN150 PN16 DIN DN150 PN16 DIN
Livello di pressione sonora dB(A) 81 82
Massa kg 6.250 6.250

Versione SFC

ModelloFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Pressione di esercizio bar 4 6 8 10 4 6 8 10 4 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Pressione max. bar 10 10 10
Potenza nominale del motore kW 250 315 355
Dimensioni
L x P x A mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Connessione aria compressaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Livello di pressione sonora dB(A) 81 83 84
Massa kg 6.550 7.000 7.600

Versione RD

ModelloFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Pressione di esercizio bar 6 8 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Pressione max. bar 8 6 8 10 6 8 10
Potenza nominale del motore kW 160 200 250
Punto di rugiada °C -22 -31 -20 -29 -34 -19 -28 -32
Dimensioni
L x P x A mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Connessione aria compressaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Livello di pressione sonora dB(A) 78 78 80
Massa kg 6.750 6.950 7.150

ModelloFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Pressione di esercizio bar 8 10 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 45,6 41,9 50 45,6
Pressione max. bar 8 10 8 10
Potenza nominale del motore kW 315 315
Punto di rugiada °C -27 -31 -26 -30
Dimensioni
L x P x A mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Connessione aria compressaDN150 PN16 DIN DN150 PN16 DIN
Livello di pressione sonora dB(A) 81 82
Massa kg 7.450 7.450

Versione RD-SFC

ModelloFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Pressione di esercizio bar 6 8 10 6 8 10 6 8 10
Portata volumetrica unità completa alla pressione di esercizio m³/min 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Pressione max. bar 10 10 10
Potenza nominale del motore kW 250 315 355
Punto di rugiada °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Dimensioni
L x P x A mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Connessione aria compressaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Livello di pressione sonora dB(A) 81 83 84
Massa kg 7.750 8.200 8.800

Stampa questa pagina
